Как рассчитать вальмовую крышу?

Вы решили кардинально изменить свой дом и хотите поменять полностью кровлю? Или вы планируете самостоятельно завершить строительство своего дома? Первое, с чем вам придется столкнуться – это изготовление проекта и проведение расчета вальмовой крыши. Этот тип кровли является одним из самых популярных.

В проекте должны быть указаны все узлы и соединения, чертеж стропильной системы. Кажется, что все сложно. Но это не так. На самом деле, это как лего. Главное, знать какую деталь в какое время и куда нужно поставить.

Преимущества

Чем вальмовая крыша отличается от остальных видов кровель? Всем известно, что основой крыши является стропильная система. Поэтому этот вопрос мы можем сразу изменить. А чем же стропильная система вальмовой кровли отличается от других? Прежде всего, эта конструкция состоит из 4 скатов, то есть она состоит из 4 плоскостей.

Полувальмовая крыша с мансардой

Она намного сложнее двухскатной кровли, но в разы надежнее и прочнее. Это идеальный вариант для сооружения мансарды. А внешний вид этой конструкции признан во всем мире как один из самых эстетичных.

Преимущества вальмовой крыши:

  • Возможность использования мансардных окон;
  • Высокая стойкость к ветровым нагрузкам, атмосферным осадкам;
  • Конструкция не деформируется;
  • Позволяет экономить на материале (отсутствуют фронты);
  • Простой и легкий способ утепления;
  • Возможность увеличения жилого пространства.

К недостаткам такого сооружения можно отнести сложность сооружения стропильной системы и дороговизна ее монтажа.

Особенности конструкции

Существует несколько вариантов сооружения вальмовой кровли:

  • Традиционная вальмовая кровля с треугольными скатами, расположенные с торцевых сторон. Это самый простой вариант, который имеет привлекательный и эстетический вид. Недостаток – расположение мансардного окна под наклоном, что значительно повышает вероятность протечек во время сильного дождя.
  • Полувальмовая кровля характеризуется тем, что в ней вальма не доходит до карниза. В этих местах расположены слуховые окна. Они позволяют не устанавливать наклонные мансардные окна. Этот тип кровли считается одним из дорогостоящих.
  • Кровля, которая состоит из 4 одинаковых треугольников, соединенных в одной вершине, называется шатровая. Кстати, дома с такими крышами строили наши предки.
  • Самым редким и дорогостоящим в исполнении считается крестообразная вальмовая кровля. Ее монтаж характеризуется высокой трудоемкостью работ. Чаще всего сооружают такую конструкцию в домах, которые имеют сложную планировку. Иногда ее используют для сооружения мини-кровли над входной дверью.

Дом с шатровой четырехскатной крышей

Архитектура кровли

Специалисты рекомендуют использовать для сооружения вальмовой кровли надежные прямоугольные брусья хвойных пород. Придать устойчивость всей конструкции можно при помощи дополнительных стальных элементов. Кроме стропил, конструкция состоит из:

  • Прогона;
  • Мауэрлата;
  • Ригелей;
  • Стоек и подкосов;
  • Шпренгелей;
  • Лежени.

Нижней опорой стропил является мауэрлат. Параллельно ему должен быть расположен прогон, который также выполняет роль опоры. Для конструкций с многопролетностью используют подкосы и стойки. Справиться с распорами помогут ригели и шпренгели.

Стропильная система вальмовой крыши

Опорой для стоек и подкосов является лежень. Все это элементы из древесины, поэтому следует особое внимание обратить на их влажность. Напомним, что она не должна превышать 22%. Если сооружение кровли переносится, а материал уже закуплен, нужно побеспокоиться о защите древесины от влаги и сырости.

Расчет

Давайте рассмотри ошибки, которые часто встречаются. Ведь именно на ошибках люди учатся. А в строительстве лучше с ними не встречаться. Самая распространенная ошибка — расчет стропильной системы вальмовой крыши без замеров самого дома. С этой проблемой сталкиваются даже опытные мастера.

Запомните: прежде всего необходимо замерить основу крыши – стены дома. Ведь часто они расположены не параллельно друг другу. К тому же зачастую стены далеко не ровные. С этими проблемами можно встретиться не только в старых домах, но и в новостройках. Такие тонкости могут помещать правильно, установить первые опоры конструкции.

Поэтому вооружаемся уровнем и рулеткой и проверяем высотные отметки, параллельность стен, диагонали и составляем обмерный план, высчитываем квадратуру. Поверьте, вы найдете неточности. Их можно исправить таким способом:

  • Недочеты в параллельности можно исправить мауэрлатом (только небольшие).
  • Прокладки помогут исправить незначительную неровность стен.
  • Если же разница значительная, то ее можно исправить дополнительными элементами стропильной системы. Они обязательно должны входить в расчет четырехскатной крыши.

Расчет углов наклона вальмовой кровли

Многие специалисты советуют не останавливаться на изготовлении двухмерного чертежа. Лучше подготовить объемную модель, которая вам даст четкое представление о будущей крыше. И вы сразу же сможете понять все ли вам нравиться, или лучше что-то исправить.

Необходимые данные

Как рассчитать правильно параметры вальмовой крыши? Для этого необходимо узнать такие параметры:

  • Угол наклона вальмовой кровли с каждой стороны ската (боковых, вальмовых).
  • Площадь поверхности крыши.
  • Будущая нагрузка на конструкцию.
  • Длинна стропил, расположенных по диагонали.
  • Шаг и сечение стропил.

Эти данные помогут вам определить необходимое количество материала для сооружения надежной кровли.

На этом типе кровле используют накосное и диагональное стропило. Их ставят по направлению к внутренним и внешним углам стен. Диагональные вдвое длиннее обычных.

Виды стропил вальмовой крыши

Можно самостоятельно рассчитывать вальмовую кровлю на специальных калькуляторах, которые можно найти в интернете. Здесь необходимо ввести все данные, и через несколько минут система выдаст готовый результат.

На что нужно обратить внимание при расчете?

Самой сложной является схема четырехскатной кровли. Здесь нельзя сделать ошибки, ведь рассчитанный результат указывает на множество разных элементов, у каждого из которых своя функция.

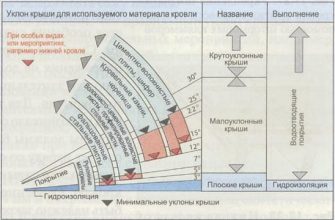

Уклон вальмовой кровли составляет до 60 градусов. Исходя из этого показателя, выбирают подходящий кровельный материал. Помните, чем больше угол наклона, тем больше придется расходовать кровельного материала. Часто используют металлочерепицу, черепицу, профнастил. А чем угол наклона меньше – тем прочнее необходимо сооружать каркас. В таком случае используют рулонные кровельные материалы.

Сооружение кровли – ответственное дело. Именно от этого зависит надежность здания в целом. Помните, что экономить на этой части конструкции не стоит. Ведь каждая сэкономленная мелочь может привести к негативным последствиям.

Автор: Николай Наумов
