Угол наклона крыши: как определить рекомендуемый угол ската

Дома с плоскими крышами бывают у многоэтажных зданий, у частных домов и коттеджей они чаще наклонные. Скат крыши — поверхность, имеющая некоторый уклон, играющий важную роль вместе со стропильной системой, обрешеткой стропил, правильно выбранными кровельными материалами.

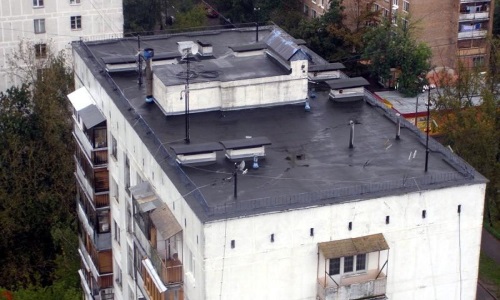

Многоэтажные здания с плоскими крышами

От чего зависит уклон крыши

Показателем, характеризующим наклон по отношению к горизонту, является покатость. Он показывает в процентах, как высота кровли относится к ½ здания.

Однако значение уклона в процентах не такое, как в градусах, а это важно при проектировании крыш. Учитывая, что 1° равен 1,7%, эквивалент угла 30°, в отличие от математических расчетов, будет 57,7%.

Точный результат можно получить с помощью геодезического инструмента. Значение 0° соответствует плоской крыше, чаще оно бывает от 11° до 45°.

При выборе уклона определяющими факторами являются:

3-300x300

  • влияние климатических нагрузок (давление ветра на крутые скаты выше, хотя атмосферные осадки сходят с них быстрее);
  • назначение расположенного под кровлей помещения чердака (для жилого требуется больший угол наклона, тогда помещение будет просторным, потолки высокими);
  • вид кровельного стройматериала (нужно учитывать допустимую величину покатости, которая существует для каждого покрытия);
  • финансовые затраты (они увеличиваются даже при выполнении работ своими руками, если угол наклона превышает 45°);
  • архитектурные решения, традиции местности.

Таблица: размерность уклона кровли

Данный параметр измеряется в процентах или градусах. Воспользовавшись специальной таблицей можно быстро переводить величины.

Градусы, ° Проценты, % Градусы, ° Проценты, % Градусы, ° Проценты, %
1 1.7 16 28.7 31 60.0
2 3.5 17 30.5 32 62.4
3 5.2 18 32.5 33 64.9
4 7.0 19 34.4 34 67.4
5 8.7 20 36.4 35 70.0
6 10.5 21 38.4 36 72.6
7 12.3 22 40.4 37 75.4
8 14.1 23 42.4 38 78.9
9 15.8 24 44.5 39 80.9
10 17.6 25 46.6 40 83.9
11 19.3 26 48.7 41 86.0
12 21.1 27 50.9 42 90.0
13 23.0 28 53.1 43 93.0
14 24.9 29 55.4 44 96.5
15 26.8 30 57.7 45 100

Влияние природных факторов на уклон кровли

На выбор угла наклона влияют местные погодные условия. При понижении или повышении уклона может сказаться негативное действие стихии.

В случае преобладания сильных ветров не рекомендуется выбирать проект с острой крышей. Высокая парусность с сильным уклоном будет больше подвергаться разрушающему влиянию ветра. Лучше, если крыша окажется более пологой (меньший наклон ската дает большую безопасность) с усиленными стропилами.

Влияние природы

Направление ветра также имеет значение. Для кровли из металлочерепицы предпочтительнее, чтобы сила ветра была направлена в плоскость листов. При порывах, заходящих с торцов, повышается вероятность, что листы будут загибаться и отрываться.

В климатической зоне с большим снежным покровом требуется минимальный уклон 45° (или больше). В таком случае снег станет соскальзывать с кровли, а не слеживаться на ней. В солнечной местности с небольшим количеством дождей крыша может быть плоской или с минимальным уклоном.

При регулярной очистке крыши, водосточной системы, козырьков от снега уменьшается нагрузка на кровельную конструкцию.

Увеличение угла наклона влечет увеличение естественного схождения с крыши снежного покрова. Допускается уменьшать расчетную снеговую нагрузку при незначительном наклоне (12-20%) на коэффициент сноса.

Взаимосвязь кровельного материала и уклона скатов

Кровельные материалы могут быть гладкими или шершавыми (в этом случае вода будет задерживаться на поверхности). Существуют и другие факторы, влияющие на уклон.

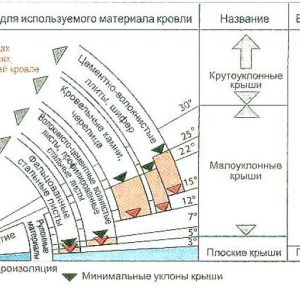

Кровельный материал и уклон скатов

Минимальный угол наклона при использовании металлочерепицы должен равняться 15°. При малом уклоне не успевающая стекать с крыши вода при сильных ливнях оказывается под стыками.

Для кровли из профлиста минимальный уклон может достигать 12°, при монтаже внахлест должен составлять 20 см. Минимальный уклон для кровли из гибкой черепицы, ондулина не должен быть меньше 11°.

При уменьшении угла наклона необходимо увеличивать количество слоев кровли, т. к. плоским крышам требуется хорошая влагозащита. Существует зависимость, которую следует учитывать при выборе кровельных материалов: чем плотнее структура покрытия, тем меньше должен быть наклон.

Битумная черепица — наиболее ветроустойчивый материал, подходящий для зданий, имеющих сложную многоугольную конфигурацию (например, в форме трапеции). В местностях с преобладанием сильных и частых ветров рекомендуется мягкую черепицу сначала приклеивать, а затем крепить к основанию гвоздями.

Покрытия мастичные, штучные и рулонные, натуральная черепица имеют высокую надежность, но при ошибочно выбранном наклоне сильный ветер может срывать куски. У листовых покрытий недостатком считается большая парусность.

Зависимость высоты конька от уклона крыши

Произвести несложные расчеты можно, воспользовавшись математической формулой. Высота конька равняется ½ ширины здания, деленной на 2 и умноженной на 100.

Поскольку изменить ширину здания невозможно, приходится изменять высоту конька (при условии, что фундамент и стены здания надежные, имеют запас прочности).

Для определения высоты конька размечают 2 внешние стены (вдоль которых будет располагаться скат). Натирают шнур мелом, натягивают между отметками. Затем определяют центр у шнура, в получившейся точке ставят планку (перпендикулярно относительно плоскости перекрытия).

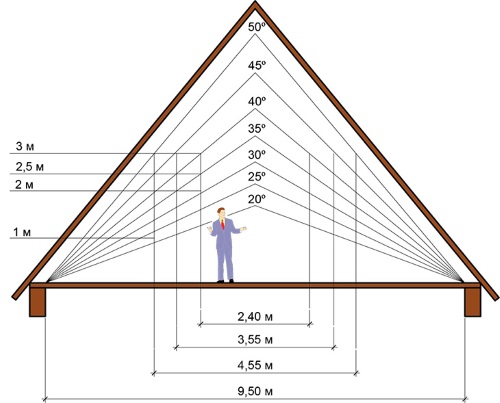

>Высота конька и уклон крыши.

Путем изменения шнура добиваются нужного уклона. После получения необходимого результата на планке ставят отметку. Отпиливают получившийся кусок, делают шаблон, который требуется для опор конька.

Как правильно рассчитать угол наклона

Для расчета уклона крыши используется уклономер (существует множество видов устройства, начиная от аналоговых и заканчивая цифровыми). Механический прибор отличается простотой и удобством, его можно приложить к поверхности и снять показания. Точность у электронного угломера выше, значения отображаются на дисплее, который располагается на панели.

При нахождении угломера в горизонтальном положении деление указывает на нулевую отметку. Для определения угла наклона располагают прибор перпендикулярно относительно конька и фиксируют показания (они указаны в градусах).

Применять угломер следует лишь в случаях, когда можно приложить его к основанию (если стропильная система готова). В противном случае пользуются таблицей, которая представлена выше.

Для определения угла наклона требуется разделить высоту подкровельного пространства на ½ ширины здания (включая фронтонные и карнизные свесы).

Видео: универсальный угломер

На видео представлен угломер Семенова и принцип работы с ним.

Видео: как рассчитать угол наклона и высоту крыши

В данном видео-уроке показано, как выполняется расчет угла наклона и высоты крыши.

Расчет суммарной нагрузки на кровлю

При отсутствии знаний в сфере архитектуры и инженерии заказать расчет нагрузки можно у частных проектировщиков или в организации, которая предлагает такие услуги.

При определении суммарного воздействия на кровлю требуется учесть:

  • снеговую нагрузку;
  • ветровую нагрузку;
  • вес кровельного материала;
  • вес утеплителя;
  • вес пленок (гидроизоляционная, полиэтиленовая, пароизоляционная);
  • вес обрешетки;
  • общую нагрузку на крышу.

Нагрузка на стропильную систему не должна превышать 300 кг/м² (иначе потребуется изменение угла наклона или придется производить замену покрытия).

Зная общую расчетную нагрузку, легче подбирать сечение пиломатериалов, предназначенных для стропильного каркаса.

Таблица: сечение стропил и шаг установки в зависимости от общей нагрузки на кровлю

Нагрузка на крышу, кг/м² Длина проекции стропил, м Угол наклона, ° Шаг стропильных ног, м Сечение стропил, см Длина стропил, м Наибольшее расстояние между опорами стропил, м Высота крыши, м Высота положения затяжки, м
160 3 25 1.8 5х12 3,3 2,15 1,4 0,9
30 5х13 3,45 2,3 1,7 1,15
35 5х13 3,65 2,45 2,1 1,4
40 5х14 3,9 2,6 2,5 1,7
45 5х16 4,25 2,85 3,0 2,0
194 25 5х13 3,3 2,15 1,4 0,9
30 5х14 3,45 2,3 1,7 1,15
35 5х14 3,65 2,45 2,1 1,4
40 5х15 3,9 2,6 2,5 1,7
45 5х16 4,25 2,85 3,0 2,0
238 25 5х13 3,3 2,15 1,4 0,9
30 5х14 3,45 2,3 1,7 1,15
35 5х15 3,65 2,45 2,1 1,4
40 5х16 3,9 2,6 2,5 1,7
45 5х14-2 шт*. 4,25 2,85 3,0 2,0
279 25 5х14 3,3 2,15 1,4 0,9
30 5х15 3,45 2,3 1,7 1,15
35 5х16 3,65 2,45 2,1 1,4
40 5х17 3,9 2,6 2,5 1,7
45 5х15-2 шт*. 4,25 2,85 3,0 2,0
279 25 1.5 5х13 3,3 2,15 1,4 0,9
30 5х14 3,45 2,3 1,7 1,15
35 5х15 3,65 245 2,1 1,4
40 5х16 3,9 2,6 2,5 1,7
45 5х17 4,25 2,85 3,0 2,0

Примечание: * указывает на соединенные между собой 2 доски.

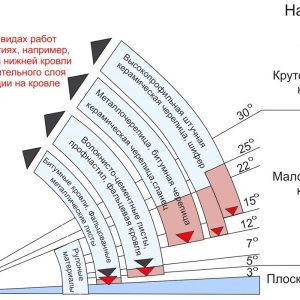

Минимальный угол наклона для разных видов кровли

Наиболее устойчивая — шатровая (чаще встречается у зданий квадратной формы). Она отличается простотой сборки, однако если крыша дома наклонена незначительно, то это не позволяет сделать пространство, которое занимает мансарда, комфортным.

Минимальный уклон наклона

У 4-скатной кровли, особенно голландской полувальмовой, устойчивость к нагрузкам повышается в несколько раз за счет усеченных торцевых скатов.

При расположении 1-скатных поверхностей нужно учитывать направление ветра, чтобы сохранить прочность конструкции и решить проблему с атмосферными осадками. У плоских крыш имеют значение разуклонка и водосток, тогда кровля будет надежной, несмотря на минимальный уклон.

У всех видов кровельных покрытий есть такое значение, как минимальный уклон. О нем информируют производители, следует только изучить инструкцию к покрытию.

Если окажется, что рекомендуемые значения отличаются от рассчитанного угла наклона, не следует применять выбранный материал, чтобы не столкнуться в дальнейшем с проблемами:

  • в случае заниженного угла будет отмечаться скопление влаги в местах стыковки, с течением времени появятся протечки, деформации;
  • в процессе укладки рулонных покрытий возникнет необходимость в уменьшении количество слоев изоляции или утеплителя, что, в свою очередь, повлечет увеличение затрат на обогрев;
  • может потребоваться сплошная обрешетка взамен разреженной (в некоторых случаях — проклеивание швов);
  • при повышении уклона увеличится площадь покрытия, вместе с тем вес кровли возрастет, повысится нагрузка на стропильную систему и увеличатся расходы;
  • в случае превышения уклона могут образоваться вздутия, которые способны привести к разрушению стропильного каркаса.

Видео: минимальный уклон для плоской кровли, разуклонка

Разобраться с расчетом уклона нужно обязательно, т. к. от этого показателя зависит не только прочность постройки, но и безопасность людей.
